No campo de aparelhos elétricos de baixa-tensão e controle eletrônico, o desempenho dos materiais de contato elétrico determina diretamente a condutividade, a vida operacional e a segurança operacional do equipamento. Entre eles, os rebites de liga de prata, devido às suas propriedades físico-químicas abrangentes e superiores, tornaram-se um componente-chave insubstituível em dispositivos de comutação de pequena-capacidade e alta{3}}confiabilidade. Seja em termostatos domésticos, relés industriais ou disjuntores em miniatura em sistemas de distribuição de energia, os contatos elétricos Silver sempre desempenham o papel de "gatekeepers" de corrente-nos instantes de comutação de nível de milissegundos-, eles devem transportar corrente estável e resistir à erosão do arco; sua importância é-evidente.
A prata é amplamente utilizada porque tem a resistividade mais baixa (1,59 μΩ·cm a 20 graus) e a mais alta condutividade térmica (aproximadamente 429 W/m·K) de todos os metais. Isto significa que quando os contactos se fecham, a perda de energia é mínima e o aumento da temperatura é controlável; e o calor do arco gerado no momento da desconexão pode ser rapidamente dissipado, evitando a fusão localizada. Mais importante ainda, os óxidos de prata (como Ag₂O) ainda possuem boa condutividade e não formam uma película isolante devido à oxidação superficial como cobre ou ferro, garantindo assim uma resistência de contato estável durante o uso-de longo prazo. Essa característica dá aos contatos sólidos de prata pura uma vantagem natural em cenários operacionais de baixa-corrente (menor ou igual a 5A) e alta-frequência, como relés de sinal e controladores de temperatura de precisão.
No entanto, a prata pura tem baixa dureza e resistência limitada à soldagem, tornando-a propensa à transferência ou adesão de material sob condições de carga média a alta. Para resolver isso, a indústria desenvolveu vários sistemas de contato de liga de prata, adicionando uma segunda fase para fortalecer a matriz. Por exemplo, os contatos sólidos de prata e níquel utilizam partículas de níquel dispersas para aumentar a resistência mecânica e a resistência ao desgaste, tornando-os adequados para contatos de prata de operação frequente para relés. Embora os contatos sólidos de prata e óxido de cádmio já tenham sido amplamente usados devido ao seu excelente desempenho de-extinção de arco, eles estão sendo gradualmente substituídos pelos contatos sólidos de prata e óxido de estanho, mais ecológicos, devido à toxicidade ambiental do cádmio. Este último utiliza um processo de oxidação interna para incorporar uniformemente nanopartículas de SnO₂ na matriz de prata, oferecendo forte resistência à erosão por arco e sendo não{5}}tóxico, tornando-o a escolha principal para contatos de prata para MCCBs e contatos de prata para disjuntores. O emergente contato sólido de óxido de zinco e prata exibe boa estabilidade sob cargas CA específicas e representa uma direção importante para futuras alternativas ecologicamente corretas.
Em aplicações práticas, a geometria e a espessura do contato são igualmente cruciais. Tomando como exemplo os contatos de prata para interruptores, a espessura do revestimento de prata normalmente fica entre 0,2 e 0,3 mm, mas produtos-de alta qualidade podem atingir mais de 0,5 mm. Uma camada de prata mais espessa não apenas retarda a perda de material causada pela erosão do arco, mas também suprime eficazmente a intensidade das faíscas durante a comutação, prolongando significativamente a vida elétrica do interruptor. Experimentos mostram que para cada aumento de 0,1 mm na espessura do revestimento prateado, a vida útil de um interruptor doméstico típico pode ser melhorada em 15% a 20%. Além disso, a superfície de contato é frequentemente usinada em uma estrutura esférica ou com microranhuras para otimizar a distribuição da pressão de contato e orientar a rápida extinção do arco.

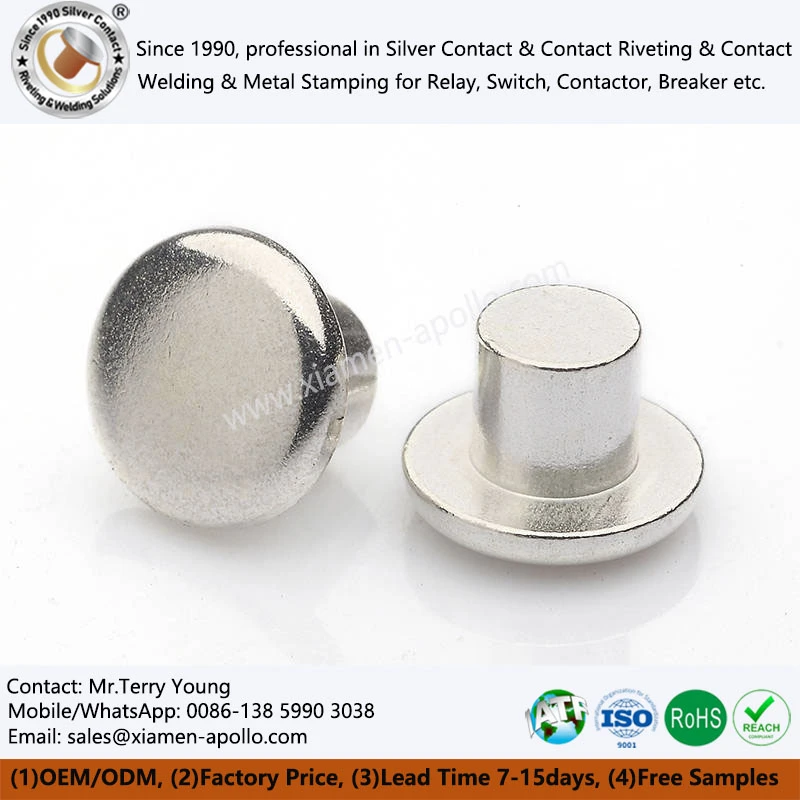

Avaliar a qualidade dos rebites de contato sólido de prata requer uma avaliação abrangente de múltiplas dimensões: Pureza do material e uniformidade de composição: o contato de óxido de estanho de prata de alta-qualidade deve estar livre de segregação, poros ou inclusões, e a análise de difração de raios X-deve mostrar uma distribuição uniforme da fase SnO₂.
Estabilidade da resistência de contato: A resistência de contato dos novos contatos deve ser menor ou igual a 0,5 mΩ e o aumento não deve exceder 50% após 10.000 ciclos de comutação.
Resistência de ligação mecânica: para componentes rebitados ou soldados, a resistência de ligação entre a camada de prata e o substrato de cobre deve atender a uma força de extração-maior ou igual a 8N, sem descascamento ou desprendimento.
Condição da superfície: A superfície de trabalho deve ser lisa e livre de manchas de óxido, manchas de óleo ou arranhões mecânicos, sem rebarbas nas bordas para garantir um contato confiável.
O processo de fabricação também afeta diretamente o desempenho final. Linhas de produção avançadas geralmente usam metalurgia do pó + sinterização por dupla{2}}prensagem ou métodos de oxidação interna para produzir contatos de liga de prata, que são então cortados com precisão-ou forjados a frio-e, finalmente, limpos por ultrassom e embalados com revestimento anti-oxidação. Para estruturas compostas, como contatos de prata e níquel, a temperatura e a atmosfera de sinterização devem ser rigorosamente controladas para evitar a oxidação excessiva do níquel, o que pode levar a uma diminuição na condutividade.
Vale a pena notar que, embora os contatos de prata sólida ofereçam desempenho superior, seu custo é alto, necessitando de uma correspondência precisa com base nas características da carga durante a seleção. Por exemplo, embora os contatos de óxido de prata e cádmio apresentem excelente desempenho, eles são restritos por regulamentações ambientais, como a RoHS da UE; e embora os contatos de prata ofereçam a melhor condutividade, eles são inadequados para cargas indutivas (como circuitos de partida de motores) devido à sua tendência de gerar arcos contínuos que levam à soldagem.
Em resumo, o valor dos contatos elétricos reside não apenas em seu único atributo de "alta condutividade", mas também no efeito sinérgico de atingir vários objetivos -condutividade, resistência ao desgaste, resistência ao arco e respeito ao meio ambiente-por meio de modificação de materiais, otimização estrutural e controle de processos. À medida que os requisitos de confiabilidade de aparelhos elétricos de baixa-tensão continuam a aumentar em redes inteligentes, novos veículos de energia e automação industrial, os contatos de liga de prata de alto-desempenho continuarão a desempenhar um papel crucial, impulsionando a evolução dos contatos elétricos de prata em direção a uma vida útil mais longa, menor consumo de energia e fabricação mais ecológica.
