Os relés eletromagnéticos, como componentes elétricos fundamentais em sistemas de controle e automação industrial, operam em um mecanismo de conversão eletromagnética. Em relação à questão de saber se o núcleo de um relé eletromagnético deve ser um ímã permanente, a análise da perspectiva dos princípios eletromagnéticos e do projeto estrutural conclui claramente que o núcleo de ferro macio da bobina de um relé eletromagnético tradicional não pode usar um ímã permanente; em vez disso, deve empregar um núcleo eletromagnético feito de materiais magnéticos macios para obter magnetização controlável e desmagnetização rápida.
Os relés eletromagnéticos geram ou eliminam um campo magnético comutando a corrente através da bobina, acionando a armadura e fechando ou abrindo os contatos. Se um ímã permanente fosse usado para o núcleo da bobina reta, o campo magnético estaria permanentemente presente, tornando impossível controlar a presença ou ausência de magnetismo através da corrente, e o relé perderia sua função central de “comutação controlável”. Portanto, no projeto estrutural, o núcleo de um relé eletromagnético deve possuir boas características magnéticas suaves, em vez de características magnéticas duras ou de ímã permanente.
Requisitos Técnicos Básicos para Materiais do Núcleo do Relé
Primeiro, o material do núcleo do relé deve pertencer a um sistema magnético suave. Materiais magnéticos macios são aqueles que podem ser rapidamente magnetizados sob um campo magnético aplicado e rapidamente desmagnetizados após a remoção do campo magnético. Esses materiais são caracterizados por alta permeabilidade, baixa coercividade e remanência extremamente baixa. As aplicações típicas incluem chapas de aço silício e ferro puro elétrico de alta pureza. Para núcleos de ferro magnético macio para relés, a alta permeabilidade (normalmente superior a 5.000 μ) ajuda a melhorar a eficiência do circuito magnético, reduzir a corrente de excitação e, assim, reduzir o consumo de energia e a geração de calor.
Em segundo lugar, a remanência deve ser controlada a um nível extremamente baixo. Se o material do núcleo de ferro puro-frio tiver remanência significativa, como o uso de aço comum ou materiais magnéticos duros, o campo magnético não poderá ser completamente eliminado após o corte de energia. A armadura pode não ser capaz de ser redefinida de forma confiável, causando travamento ou atraso do contato. Este fenômeno é particularmente sensível em relés de controle industriais. Portanto, a seleção do material para o núcleo de ferro dos relés de controle industrial deve atender ao requisito de baixa remanência (normalmente inferior a 0,1T).
Além disso, o uso de ímãs permanentes é estritamente proibido. Uma vez magnetizados, os ímãs permanentes possuem magnetismo essencialmente estável que não muda com variações na corrente da bobina. Isto contradiz a lógica de projeto dos relés eletromagnéticos, que dependem da corrente para controlar o campo magnético. A introdução de ímãs permanentes na estrutura do núcleo de ferro do relé comprometeria a controlabilidade do sistema de acionamento eletromagnético, fazendo com que o relé não fosse des{3}}energizado e liberado conforme esperado.
Comparação típica de sistemas de materiais e tecnologia

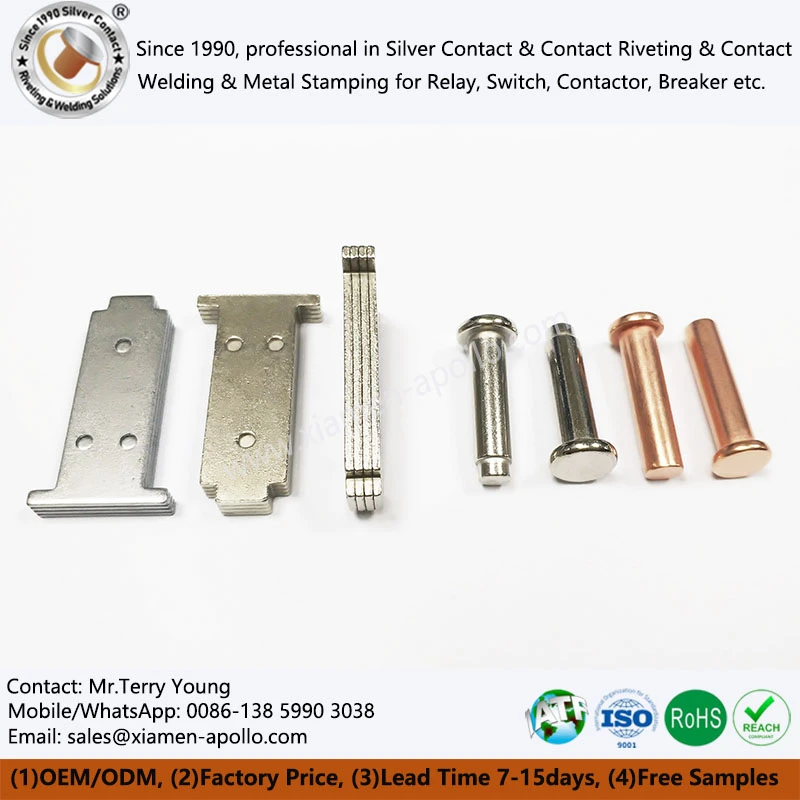

Na engenharia prática, os núcleos de ferro puro para eletricistas normalmente usam ferro puro elétrico de alta pureza ou ligas magnéticas macias especializadas. Devido ao seu baixo teor de impurezas e propriedades magnéticas estáveis, eles são amplamente utilizados em estruturas de relés de precisão. Esses materiais, após trabalho a frio ou tratamento térmico, podem atingir excelentes características de circuito de histerese.
Em contraste, barras de aço comuns, ímãs permanentes ou cobre são inadequados para uso como núcleos de aço de relés. Embora o aço tenha alta resistência mecânica, ele sofre alta perda de histerese e remanência significativa, não atendendo aos requisitos de resposta rápida dos relés; o cobre, por outro lado, é quase-não magnético e não pode formar um circuito magnético eficaz.
Em relação à tecnologia de processamento, os processos de forjamento a frio de núcleo de ferro de relé DT4C e núcleo de relé de forjamento a frio estão gradualmente se tornando comuns. As técnicas de encabeçamento a frio ou forjamento a frio podem melhorar a consistência dimensional e a densidade superficial, reduzir a concentração de tensão durante o processamento subsequente e manter as propriedades magnéticas originais do material. Para núcleos de relé de ferro puro e produtos similares, o controle adequado do trabalho a frio e o subsequente recozimento-com alívio de tensão são cruciais para garantir propriedades magnéticas estáveis.
Projeto Estrutural e Coordenação de Componentes de Apoio
O circuito magnético de um relé eletromagnético inclui não apenas o corpo do núcleo do relé, mas também a bobina e a estrutura condutora magnética. O núcleo da bobina do relé e a bobina juntos formam um sistema de circuito magnético completo, e sua geometria, tamanho do entreferro e precisão de ajuste da armadura afetam a curva de atração e as características de liberação. Embora os componentes auxiliares, como o pino central e o pino do relé, sejam pequenos em tamanho, eles desempenham um papel crucial no fechamento do circuito magnético e no posicionamento mecânico.
Para o projeto de núcleos de ferro magnético macio para relés, os seguintes fatores devem ser considerados:
1. Combinar a permeabilidade e a densidade do fluxo de saturação com o número de voltas da bobina;
2. Controle de magnetismo residual para evitar força de atração residual após falha de energia;
3. Rugosidade superficial e tolerâncias dimensionais para garantir a precisão da montagem;
4. Tratamento anti-oxidação e anti{2}}corrosão para melhorar a confiabilidade-a longo prazo.
Em aplicações de controle industrial, os relés devem suportar operações de comutação frequentes. Se a tensão interna do material do Núcleo de Ferro Puro não for totalmente liberada, isso levará a flutuações no desempenho magnético. Portanto, na produção em massa, o recozimento é normalmente combinado com outros processos para estabilizar a microestrutura e garantir a consistência doNúcleos de ferro magnético maciopara relés durante uso-de longo prazo.
Perguntas frequentes
1. Qual material é usado para um núcleo de ferro puro Cold Heading?
A maioria é fabricada a partir de ferro puro elétrico, ferro puro DT4 ou ligas magnéticas macias porque esses materiais fornecem alta permeabilidade e baixo magnetismo residual.
2. Qual é a diferença entre o núcleo do relé DT4C e o núcleo de aço comum?
Os núcleos de relé DT4C fornecem desempenho magnético significativamente melhor, menor magnetismo residual e comportamento de comutação mais estável do que núcleos de aço carbono comuns.
3. O núcleo da bobina para relé eletromagnético pode ser personalizado?
Sim. Pode ser personalizado de acordo com dimensões, propriedades magnéticas, requisitos de tratamento de superfície e estruturas de montagem.
